Per una facile e rapida integrazione dei sistemi di Milestone nei sistemi SCADA/DMS/BMS, S4S ha sviluppato un potente OPC Server per una comunicazione bidirezionale dei dati, una ricezione di dati diagnostici, eventi, cambiamenti di stato e per l’invio di comandi agli oggetti Milestone (telecamere I/O, ecc.). Inoltre, S4S ha sviluppato un Visualizzatore Video specializzato per una rapida e automatica visualizzazione di immagini di telecamere associate agli allarmi.
|
OPC Server Milestone
L’OPC Server Milestone di S4S fornisce un sicuro ed affidabile accesso ai dati in tempo reale tra i sistemi Milestone XProtect® e tutte le applicazioni OPC supportate dai Centri di Comando come i sistemi BMS, DMS e SCADA.
L’OPC Server garantisce una comunicazione bidirezionale e sicura per una supervisione completa e in tempo reale e un controllo dei dispositivi video da parte dei Centri di Comando.
L’OPC Server di Milestone è un’aperta, scalabile e flessibile applicazione standard di Windows che consente in modo facile e veloce di connettersi e centralizzare i dispositivi video di Milestone.
Questa soluzione offre all’utente il potere di monitorare i dispositivi video di Milestone da un Centro di Comando con una visualizzazione semplice e familiare e con applicazioni di controllo.
L’OPC Server di Milestone è una applicazione basata su Windows che permette alle applicazioni client di collegare i sistemi Corporate o Enterprise di Milestone ai Centri di Comando.
|

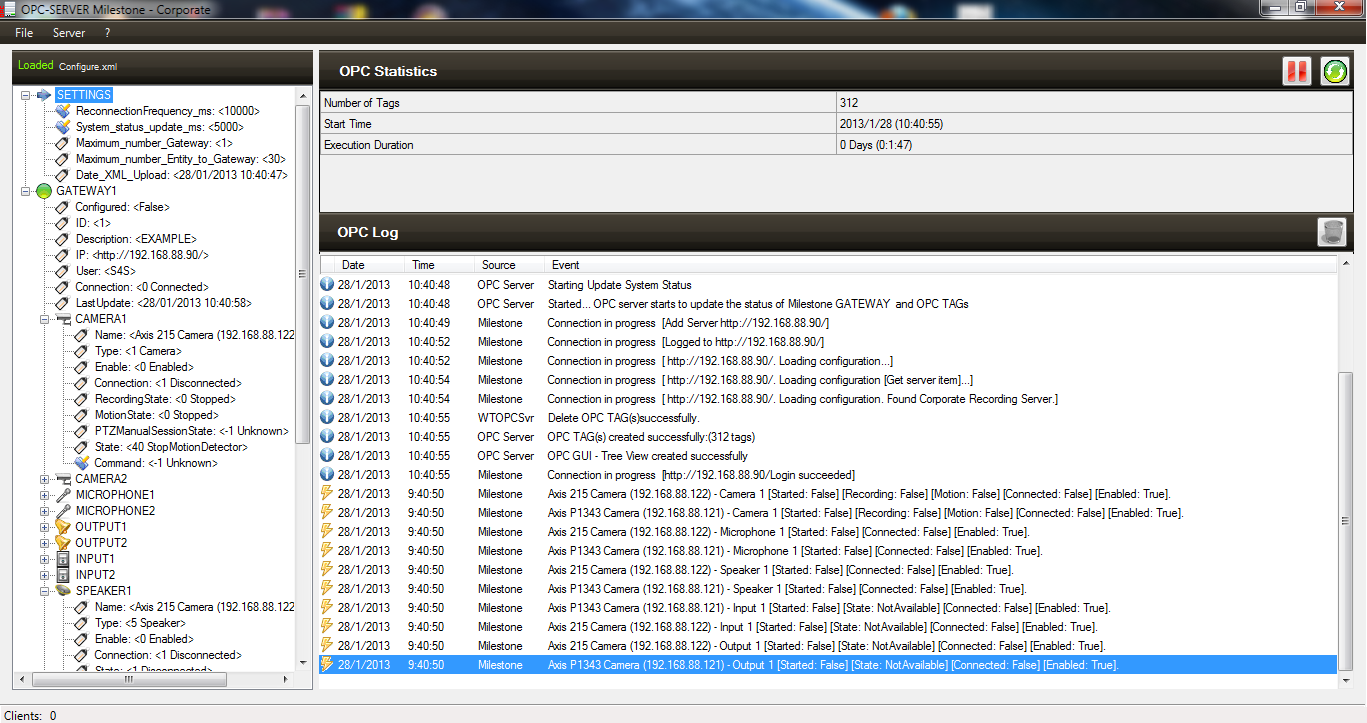

L’OPC Server si basa su OPC Data Access, noto come “DA”, che fornisce in tempo reale lo scambio di dati dai sistemi Milestone ai Client OPC. L’OPC Server per i sistemi di Milestone comunica con i sistemi Corporate e Enterprise di Milestone tramite Ethernet e supporta lo scambio di dati con i Client tramite Microsoft's Object Linking and Embedding (OLE) per Process Control (OPC). L’OPC Server comunica con i sistemi di Milestone per mezzo di: • MIP SDK versione 3.6 e Status API per il sistema Milestone Corporate; • MIP SDK versione 3.6 e Central API per il sistema Milestone Enterprise. Il Server è dotato di un ambiente di configurazione e di un’Interfaccia Grafica Utente (GUI) per monitorare i dati di sistema. L’ambiente di configurazione permette al Server di configurare le informazioni come indirizzi IP, credenziali di sicurezza, parametri globali, ecc., per una connessione e una comunicazione automatica con i sistemi di Milestone. Caratterstiche principali: • Applicazione standard di Windows per i sistemi operativi Windows Server 2008, XP, WIN 7; • Qualità avanzata dei dati OPC e conversione dei dati su richiesta del cliente; • Supporta comunicazioni muplitple con i gateway di Milestone; • Interfaccia utente per la visualizzazione di OPC tag, log e segnali in tempo reale; • Tag OPC per lo stato del server: controllo, rilevamento dei problemi di connessione e interruzione del server, rilevamento del cambiamento di stato dei dispositivi connessi al sistema Milestone, ecc.; • Connessioni multiple e indipendenti dell’OPC server agli OPC client. |
Di seguito l’elenco degli oggetti gestiti dall’OPC Milestone:
| Oggetto | Dispositivo | Corporate | Enterprise |
| Oggetti del Sistema Milestone | |||
| Telecamera |  |
|
|
| Microfono | |
||
| Ingresso | |
||
| Uscita | |
||
| Altoparlante | |
||
| Schermo | |
||
| Server | |
||
| Stato dei dispositivi | |||
| Abilitare/Disabilitare | |
||
| Connessione/Disconnessione | |
||
| Attivare/Disattivare | Ingresso/Uscita | |
|
| Inizio/Fine Registrazione | Telecamera | |
|
| Inizio/Fine rilevamento del movimento | Telecamera | |
|
| Inizio/Fine sessione manuale PTZ | Telecamera | |
|
| Comandi ai dispositivi | |||
| Attivare/Disattivare | Uscita | |
|
| Inizio/Fine Registrazione | Telecamera | |
|
| Resettare evento di allarme di movimento | Telecamera | |
|
External Viewer Milesetone (EMV)

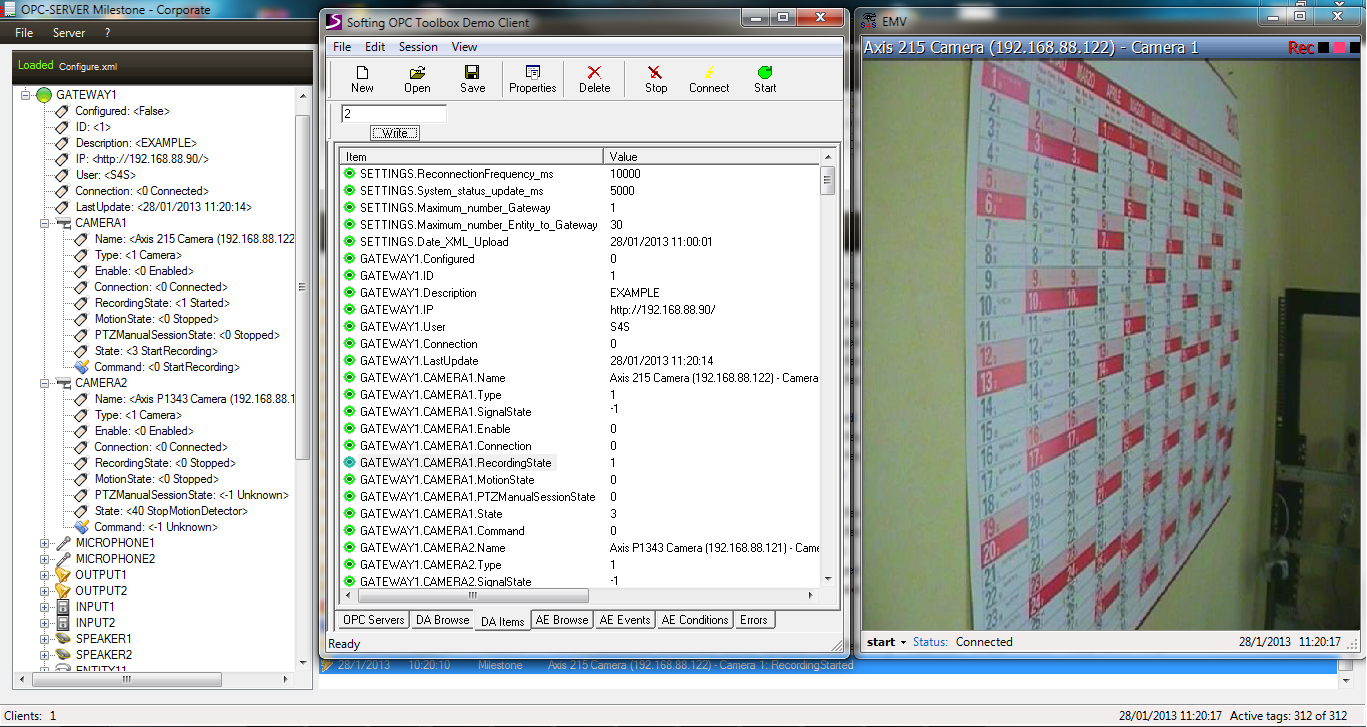

Il visualizzatore esterno di Milestone è un’applicazione di visualizzazione di S4S che permette la visione delle telecamere connesse al sistema di Milestone.
L’applicazione EMV può essere attivata da un’applicazione standard di Windows come i sistemi SCADA / DMS / BMS. Può essere connessa a ogni tipo di sistema Milestone XProtect® (Corporate, Enterprise, ecc.).
EMV è dotato di una semplice e intuibile Interfaccia Grafica Utente (GUI) che mostra gli encoder connessi al sistema di Milestone attraverso diversi formati di visualizzazione. Dalla GUI è possibile scegliere il formato da visualizzare (un pulsante per formato) e abilitare/disabilitare ogni telecamera attraverso l’albero della GUI.
EMV permette di ascoltare l’audio di una telecamera selezionata (per le telecamere dotate di microfono) e controllare le telecamere PTZ tramite comandi dedicati.
Possono funzionare simultaneamente più EMV, ma ogni EMV consente la connessione di un singolo sistema alla volta.
Ogni EMV viene visualizzato su un singolo schermo (in un singolo monitor) con la possibilità di selezionare diverse modalità di visualizzazione (1x1-multivista, 2x2- multivista, 3x3- multivista o 4x4- multivista).
Dalla linea dei comandi è possibile specificare quale telecamera allarmata visualizzare e in quale modalità.
Caratterstiche principali:
• Applicazione standard di Windows per i sistemi operativi Windows Server 2008, XP, WIN 7;
• Attivabile dai sistemi SCADA/DMS/BMS;
• Visualizzazione delle telecamere allarmate;
• Visualizzazione singola o multivista delle telecamere;
• Può ascoltare l’audio di una specifica telecamera col microfono;
• Può pilotare le telecamere PTZ.
